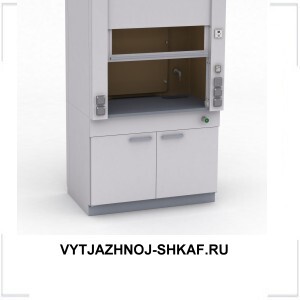

Вытяжной шкаф (иногда называемый вытяжным шкафом или вытяжным шкафом) - это тип местного вентиляционного устройства, предназначенного для ограничения воздействия опасных или токсичных паров, паров или пыли.
Вытяжной шкаф — лабораторное оборудование, представляющее собой закрытую камеру с вытяжной вентиляцией для работы с летучими вредными веществами. Согласно классификации вентиляционного оборудования является полуоткрытым местным отсосом, предназначенным для проведения технологических процессов в лабораторных условиях[1][2].

Шкаф оборудуется прозрачной передней стенкой и, как правило, подводкой воды, газа и электричества[3]. Столешница шкафа выполняется из химически стойких материалов[4].

Удаление воздуха из шкафа в зависимости от вида проводимых в нём технологических операций может осуществляться гравитационным (естественным) или механическим способом. Количество воздуха, удаляемого из шкафа, определяется токсичностью образующихся вредных веществ и температурой внутри шкафа[1].
Описание
поток воздуха в вытяжном шкафу, демонстрируемый туманом из сухого льда
Вытяжной шкаф обычно представляет собой большую часть оборудования, охватывающую пять сторон рабочей зоны, нижняя часть которой чаще всего расположена на рабочей высоте стоя.

Существуют два основных типа, канальные и рециркуляционные (без каналов). Принцип одинаков для обоих типов: воздух всасывается с передней (открытой) стороны шкафа и либо выводится за пределы здания, либо обезвреживается путем фильтрации и подается обратно в помещение. Он используется для:

защита пользователя от вдыхания токсичных газов (вытяжные шкафы, шкафы биобезопасности, бардачки)
защитите продукт или эксперимент (шкафы биобезопасности, бардачки)
защита окружающей среды (вытяжные шкафы с рециркуляцией, некоторые шкафы биобезопасности и любого другого типа, оснащенные соответствующими фильтрами в потоке отработанного воздуха)
Вторичные функции этих устройств могут включать в себя взрывозащищенность, локализацию разливов и другие функции, необходимые для работы, выполняемой внутри устройства.

Вытяжные шкафы, как правило, устанавливаются вплотную к стенам и часто снабжаются сверху наполнителями, закрывающими вытяжные каналы. Из-за своей утопленной формы они, как правило, плохо освещаются обычным комнатным освещением, поэтому многие из них оснащены внутренними светильниками с парозащитными крышками. Передняя часть представляет собой створчатое окно, обычно из стекла, способное перемещаться вверх и вниз с помощью механизма противовеса. В учебных версиях боковые, а иногда и задняя часть устройства также стеклянные, чтобы несколько учеников могли заглядывать в вытяжной шкаф одновременно. Панели управления сигнализацией о низком расходе воздуха являются распространенными, см. Ниже.

Вытяжные шкафы, как правило, выпускаются в 5 вариантах ширины: 1000 мм, 1200 мм, 1500 мм, 1800 мм и 2000 мм.[1] Глубина варьируется от 700 мм до 900 мм, а высота - от 1900 мм до 2700 мм. В этих конструкциях могут разместиться от одного до трех операторов.

PROLAB GBII
Стандартный перчаточный ящик ProRes с системой очистки инертного газа
Для работы с исключительно опасными материалами может использоваться закрытый перчаточный ящик, который полностью изолирует оператора от любого прямого физического контакта с рабочим материалом и инструментами. Корпус также может поддерживаться при отрицательном давлении воздуха, чтобы гарантировать, что ничто не сможет вырваться наружу в результате незначительных утечек воздуха.

Строительные материалы
Вытяжные шкафы из мягкой стали с порошковым покрытием - Традиционный метод изготовления вытяжных шкафов из мягкой стали с оцинкованным покрытием. Низкая стоимость, но со временем возникают проблемы с коррозией и большой углеродный след при изготовлении.
Нержавеющая сталь - обычно используется в радиоактивных установках или в чистых помещениях или средах Atex
Полипропилен - современный строительный материал с большей прочностью, чем традиционный тип. Меньшее воздействие на окружающую среду при производстве, чем из мягкой или нержавеющей стали.
Облицовочные материалы
Фенольная смола (для общего применения)
Пластик, армированный волокнами (FRP)
Эпоксидная смола
Полипропилен (лучший материал для большинства применений)
Из нержавеющей стали с квадратными углами (для прочности и термостойкости)
Угловой кожух из нержавеющей стали (легче поддается дезактивации для радиохимических и биологически опасных применений)
Цементная плита (для грубого использования)
Панели управления
Большинство вытяжных шкафов оснащены панелью управления, работающей от сети. Как правило, они выполняют одну или несколько из следующих функций:

Предупреждать о низком расходе воздуха
Предупреждать о слишком большом отверстии в передней части устройства (сигнал тревоги 'высокая створка' возникает из-за того, что раздвижное стекло в передней части устройства поднято выше, чем считается безопасным, из-за возникающего падения скорости воздуха)
Позволяет включать или выключать вытяжной вентилятор
Позволяет включать или выключать внутреннее освещение
Могут быть добавлены определенные дополнительные функции, например, переключатель для включения или выключения системы промывки водой.

Канальные вытяжные шкафы
Вытяжные шкафы с воздуховодами
Вытяжной шкаф с воздуховодами
Большинство вытяжных шкафов промышленного назначения являются канальными. Существует большое разнообразие канальных вытяжных шкафов. В большинстве конструкций кондиционированный (то есть нагретый или охлажденный) воздух подается из лабораторного помещения в вытяжной шкаф, а затем рассеивается по воздуховодам во внешнюю атмосферу.

Вытяжной шкаф - это только одна часть системы вентиляции лаборатории. Поскольку рециркуляция лабораторного воздуха в остальную часть помещения запрещена, вентиляционные установки, обслуживающие внелабораторные помещения, хранятся отдельно от лабораторных установок. Для улучшения качества воздуха в помещениях некоторые лаборатории также используют однопроходные системы обработки воздуха, в которых нагретый или охлажденный воздух используется только один раз перед выпуском. Многие лаборатории продолжают использовать системы обратного воздуха в лабораторные помещения, чтобы минимизировать энергозатраты и эксплуатационные расходы, обеспечивая при этом достаточную вентиляцию для приемлемых условий труда. Вытяжные шкафы служат для удаления опасных концентраций загрязняющих веществ.

Для снижения затрат на вентиляцию лаборатории используются системы переменного объема воздуха (VAV), которые уменьшают объем выпускаемого воздуха при закрытии створки вытяжного шкафа. Этот продукт часто дополняется устройством автоматического закрывания створок, которое закрывает створку вытяжного шкафа, когда пользователь выходит из вытяжного шкафа с лицевой стороны. В результате вытяжки работают с минимальным объемом выхлопных газов, когда перед ними фактически никто не работает.

Поскольку типичный вытяжной шкаф в климатических условиях США потребляет в 3,5 раза больше энергии, чем дом,[2] уменьшение или минимизация объема выхлопных газов имеет стратегическое значение для снижения затрат на электроэнергию объекта, а также минимизации воздействия на инфраструктуру объекта и окружающую среду. Особое внимание необходимо уделять месту выпуска выхлопных газов, чтобы снизить риски для общественной безопасности и избежать попадания отработанного воздуха обратно в систему подачи воздуха в здание.

Вспомогательный воздух
Этот метод является устаревшей технологией. Предпосылкой было подавать некондиционированный наружный воздух непосредственно перед вытяжкой, чтобы этот воздух выводился наружу. Этот метод плохо работает при изменении климата, поскольку на пользователя обрушивается холодный или горячий и влажный воздух, что делает работу очень неудобной или влияет на процесс внутри вытяжного шкафа. В этой системе также используются дополнительные воздуховоды, которые могут быть дорогостоящими.

Постоянный объем воздуха (CAV)
В ходе опроса 247 специалистов лаборатории, проведенного в 2010 году журналом Lab Manager, было установлено, что примерно 43% вытяжных шкафов являются обычными вытяжными шкафами CAV.[3]

Каверна без байпаса
Вытяжной шкаф серии LA - iQ Labs CAV CAV с наклонной передней стойкой
Обычный вытяжной шкаф с постоянным объемом воздуха
Закрытие створки вытяжного шкафа без байпаса увеличит торцевую скорость (скорость притока или 'вытягивания'),[a] которая является функцией общего объема, деленного на площадь открытия створки. Таким образом, производительность обычного вытяжного шкафа (с точки зрения безопасности) зависит в первую очередь от положения створки, при этом безопасность повышается по мере закрывания вытяжного шкафа.[5] Для решения этой проблемы во многих обычных вытяжных шкафах CAV указывается максимальная высота, на которой вытяжной шкаф может быть открыт, чтобы поддерживать безопасный уровень воздушного потока.

Основным недостатком обычных вытяжных шкафов является то, что при закрытой створке скорости могут увеличиваться до такой степени, что они могут повредить приборы и деликатные устройства, охладить горячие плиты, замедлить реакции и / или создать турбулентность, которая может привести к попаданию загрязняющих веществ в помещение.[6]

Байпасная кавитация
Корпус из белого металла с частично открытой стеклянной перегородкой спереди
Перепускной вытяжной шкаф. Решетка для перепускной камеры видна вверху.
Обходные вентиляционные колпаки (которые иногда также называют обычными вытяжками) были разработаны для решения проблем с высокой скоростью, которые присущи обычным вытяжным шкафам. Этот вытяжной шкаф позволяет воздуху проходить через 'перепускное' отверстие сверху, когда створка закрывается. Перепуск расположен так, что, когда пользователь закрывает створку, перепускное отверстие увеличивается. Проходящий через вытяжной шкаф воздух поддерживает постоянный объем независимо от того, где расположена створка, и без изменения скорости вентилятора. В результате энергия, потребляемая вытяжными шкафами CAV (или, скорее, энергия, потребляемая системой ОВКВ здания, и энергия, потребляемая вытяжным вентилятором вытяжного шкафа), остается постоянной или почти постоянной, независимо от положения створок.[7]

Низкий расход / высокопроизводительная байпасная кавитация
'Высокопроизводительные' или 'малопоточные' байпасные вытяжные шкафы представляют собой новейший тип байпасных вытяжных шкафов и обычно обладают улучшенными характеристиками герметизации, безопасности и энергосбережения. Вытяжные шкафы с низким расходом / высокопроизводительные вытяжные шкафы, как правило, имеют одну или несколько из следующих функций: ограничители створки или горизонтально сдвигающиеся створки для ограничения отверстий датчики положения створки и воздушного потока, которые могут управлять механическими перегородками небольшие вентиляторы для создания воздушной завесы в зоне дыхания оператора усовершенствованный аэродинамический дизайн и изменяемые системы двойных перегородок для поддержания ламинарного (невозмущенного, нетурбулентного) потока через вытяжной шкаф. Хотя первоначальная стоимость высокопроизводительного вытяжного шкафа обычно выше, чем у обычного байпасного вытяжного шкафа, улучшенные характеристики герметизации и расхода позволяют этим вытяжным шкафам работать со скоростью до 60 об /мин, что может привести к экономии энергии в размере 2000 долларов в год или более, в зависимости от размера вытяжки и настроек створки.[8]

Уменьшенный объем воздуха (RAV)
Вытяжки с уменьшенным объемом воздуха (разновидность вытяжек с низким расходом / высокопроизводительных вытяжек) оснащены байпасным блоком для частичного перекрытия байпаса, уменьшения объема воздуха и, таким образом, экономии энергии. Обычно блок комбинируется с ограничителем створки для ограничения высоты открывания створки, обеспечивая безопасную лицевую скорость при нормальной работе и уменьшая объем воздуха в вытяжке. За счет уменьшения объема воздуха вытяжной шкаф RAV может работать с меньшим вентилятором, что является еще одним преимуществом экономии.

Поскольку вытяжки RAV имеют ограниченное перемещение створок и уменьшенный объем воздуха, эти вытяжки менее гибки в том, для чего их можно использовать, и могут использоваться только для определенных задач. Еще одним недостатком вытяжек RAV является то, что пользователи теоретически могут переопределить или отключить ограничитель створки. В этом случае скорость вращения может упасть до небезопасного уровня. Чтобы противостоять этому условию, операторы должны быть обучены никогда не перекрывать ограничитель створки во время использования, а делать это только при загрузке или чистке вытяжного шкафа.[9]

Регулируемый объем воздуха (VAV)
Корпус из белого полипропилена с частично открытой стеклянной перегородкой спереди
Вытяжной шкаф с регулируемым потоком воздуха (постоянной скорости) с видимым датчиком расхода
Вытяжные шкафы VAV, новейшее поколение лабораторных вытяжных шкафов, изменяют объем выпускаемого воздуха в помещении, поддерживая скорость забоя на заданном уровне. Различные вытяжки VAV изменяют объем выхлопа с помощью различных методов, таких как заслонка или клапан в выпускном канале, который открывается и закрывается в зависимости от положения створки, или вентилятор, который изменяет скорость в соответствии с требованиями к объему воздуха. Большинство вытяжек VAV оснащены модифицированной системой байпасных блоков, которая обеспечивает достаточный поток воздуха во всех положениях створок. Вытяжки VAV подключены электронным способом к системе кондиционирования лабораторного здания, поэтому вытяжка и подача воздуха в помещение сбалансированы. Кроме того, вытяжки VAV оснащены мониторами и /или сигнализациями, которые предупреждают оператора о небезопасных условиях обдува вытяжного шкафа.

Хотя вытяжки VAV намного сложнее традиционных вытяжек постоянного объема и, соответственно, имеют более высокие первоначальные затраты, они могут обеспечить значительную экономию энергии за счет уменьшения общего объема кондиционированного воздуха, выпускаемого из лаборатории. Поскольку большинство вытяжек эксплуатируются все время работы лаборатории, это может быстро привести к значительной экономии средств. Однако эта экономия полностью зависит от поведения пользователя: чем меньше открыты вытяжки (как с точки зрения высоты, так и с точки зрения времени), тем больше экономия энергии. Например, если система вентиляции лаборатории использует 100% проходящего наружного воздуха, а стоимость кондиционированного воздуха предполагается равной 7 долларам США за кубометр в год (эта стоимость будет увеличиваться при очень жарком, холодном или влажном климате), 6-футовый вытяжной шкаф VAV при полностью открытом для экспериментов режиме занимает 10% времени (2,4 часа в день), при 18-дюймовом рабочем отверстии 25% времени (6 часов в день) и полностью закрытом режиме 65% времени (15,6 часа в день) сэкономит примерно 6000 долларов в год по сравнению с обычным вытяжным шкафом. вытяжка, которая полностью открыта 100% времени.[10][11]

Потенциальная экономия на поведении от вытяжных шкафов VAV наиболее высока, когда плотность вытяжных шкафов (количество вытяжных шкафов на квадратный фут лабораторного пространства) высока. Это связано с тем, что вытяжные шкафы способствуют достижению требуемой скорости воздухообмена в лабораторных помещениях. Другими словами, экономия за счет закрытия вытяжных шкафов может быть достигнута только в том случае, если скорость вытяжки из вытяжного шкафа превышает скорость воздухообмена, необходимую для достижения требуемой скорости вентиляции в лабораторном помещении. Например, в лабораторном помещении с требуемой скоростью воздухообмена 2000 кубических футов в минуту (CFM), если в этом помещении установлен только один вытяжной шкаф, который выпускает воздух со скоростью 1000 квадратных футов в минуту, то закрытие створки вытяжного шкафа просто приведет к увеличению объема подачи воздуха в лабораторное помещение с 1000 CFM до 2000 CFM, что не приведет к чистому снижению скорости выпуска воздуха и, следовательно, к чистому снижению энергопотребления.[12]

В ходе опроса 247 специалистов лаборатории, проведенного в 2010 году журналом Lab Manager, было установлено, что примерно 12% вытяжных шкафов являются вытяжными шкафами VAV.[13]

Вытяжные шкафы с навесом
Вытяжные шкафы с навесом, также называемые вытяжными козырьками, похожи на вытяжные шкафы, устанавливаемые над плитами в коммерческих и некоторых жилых кухнях. Они имеют только козырек (без ограждения и створки) и предназначены для отвода нетоксичных материалов, таких как нетоксичный дым, пар, тепло и запахи. В ходе опроса 247 специалистов лаборатории, проведенного в 2010 году журналом Lab Manager, было установлено, что примерно 13% вытяжных шкафов представляют собой канальные вытяжные шкафы.[14]
